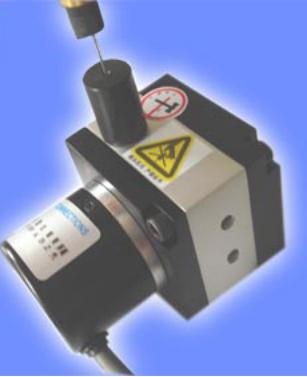

通風柜變風量蝶閥控制系統，采用位移檢測加上面風速檢測雙傳感方式對通風柜面風速進行控制。首先通過位移傳感器檢測通風柜調節門開度變化，控制通風柜排風量，保持通風柜面風速在設定值。當調節門位置不變后，面風速傳感器實測通風柜面風速，進行微調。始終保證面風速恒定0.5m/s(±20%)。

技術參數：

1、閥體、蝶片高溫擠壓一次成型

2、閥體、蝶片采用PP防火、高度防腐材料

3、法蘭連接可選

4、軸桿采用不銹鋼以及UPVC涂層

5、成型密封設計

6、高速電動執行器全行程1.0-2.5秒

7、高速電動執行器采用瑞士BELIMO或德國GRUNER

8、可編程蝶閥角度行程，可設置微風

9、執行器控制模塊自帶反饋微處理實現高穩定性

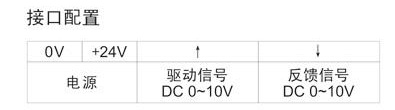

10、額定電壓：24VDC

11、控制信號：DC0-10V（控制精度1%）

12、反饋信號：DC0-10V（控制精度1%）

13、扭矩（額定電壓）：8NM

14、環境溫度：-20℃ ~50℃

15、低噪音設計：<25db

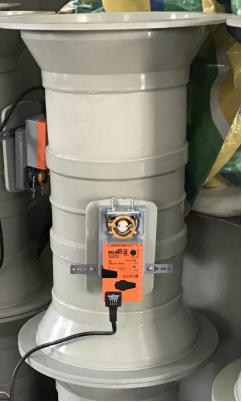

針對化學實驗室的特殊要求設計的高度變風量調節閥，具有高速反應、氣密性高，抗粉塵、高度防腐、壽命長、免維護等眾多特性。以及與通風柜監控器、面風速傳感器、門移傳感器共同完成通風柜變風量調節，始終維持其面風速恒定。

應用領域：

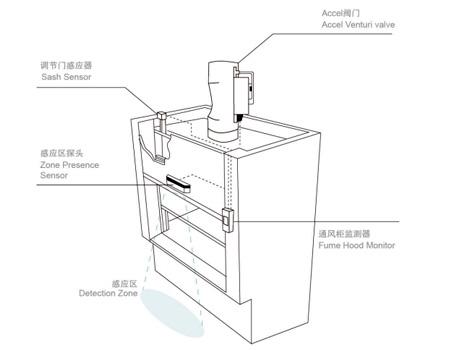

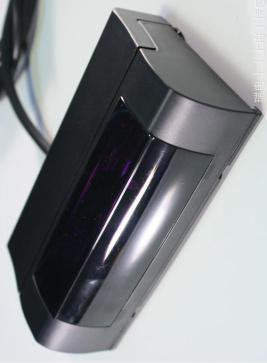

CVAV系列通風柜控制器廣泛應用于實驗室通風柜面風速控制系統。可用于通風柜風速的測量與控制、照明和插座源的控制等?？膳c文丘里變風量風閥、壓差傳感器、風量調節閥、快速風閥執行器、面風速傳感器、門高傳感器以及區域存在傳感器等組成通風柜風速控制系統。

特點：

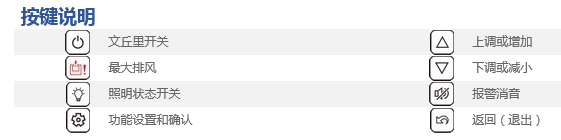

1、面風速設定與顯示

2、調節窗參數校準與整定

3、調節窗位置實時顯示

4、文丘里風閥壓差顯示

5、文丘里風閥排風量顯示

6、蝶閥開度顯示

7、照明、插座電源控制

8、聲光報警：蜂鳴器報警、紅/黃/藍三色背光指示
